승강로 주요부위 위치와 역할로 구조해설
승강로 주요부위 위치와 역할로 구조해설에 대해 궁금하신 분들은 아래를 참고하세요!
승강로는 기계실, 오버헤드, 승강장 출입구, 가이드레일, 피트, 완충기 등 6개 핵심 부위의 위치와 역할이 안전과 승차감을 좌우하니 구조를 한 번에 정리해두면 현장에서 정말 든든합니다.
목차
승강로 주요 부위의 위치와 역할을 도면과 기준까지 한눈에 정리해 현장 설계와 점검에 바로 쓸 수 있게 안내하니 지금 내용 끝까지 확인해보세요.
승강로 구조와 주요 부위 위치 및 역할 종합 정리
지금부터 승강로 주요부위 위치와 역할로 구조해설에 대한 내용을 아래에서 확인해 보도록 하겠습니다.
이 글에서는 승강로라는 수직 공간 안에 어떤 주요 부위가 어디에 배치돼 있고 각 부위가 정확히 어떤 역할을 하는지, 실무에서 바로 쓸 수 있는 수준으로 구조를 풀어서 설명합니다.
저도 처음에는 도면 기호만 잔뜩 보이니 머리가 아팠는데, 승강로를 몇 개 층으로 나눠서 이해하니 구조가 확실히 정리되더라고요.

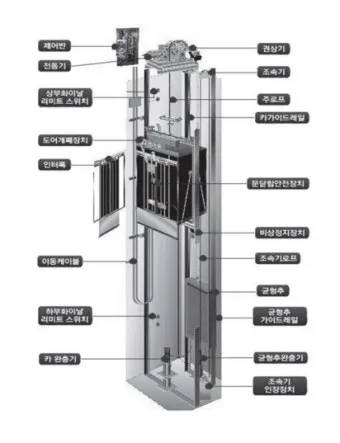

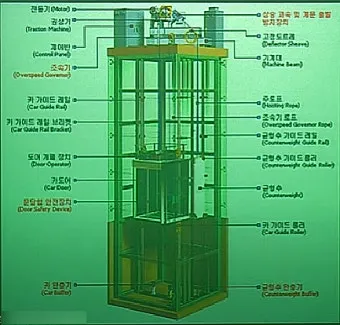

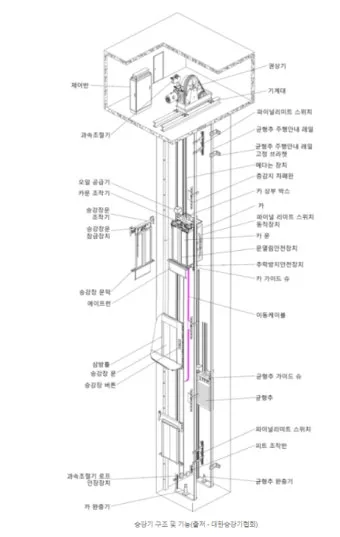

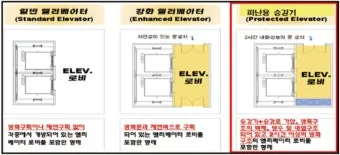

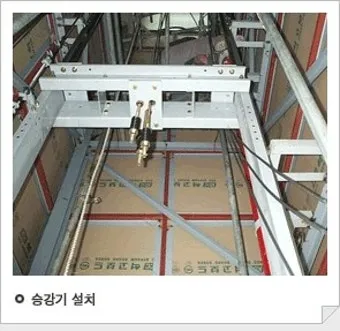

승강로 구조 전체 그림과 주요 부위 개념 이해
승강로를 제대로 이해하려면 우선 이 공간이 ‘엘리베이터가 오르내리는 통로’라는 수준에서 한 단계 더 나아가 수직 단면을 떠올릴 수 있어야 합니다.
위쪽에는 기계실과 오버헤드, 가운데에는 카와 승강장 출입구, 아래쪽에는 피트와 완충기, 가이드레일 하부 고정부 등이 자리 잡는 구조이지요.

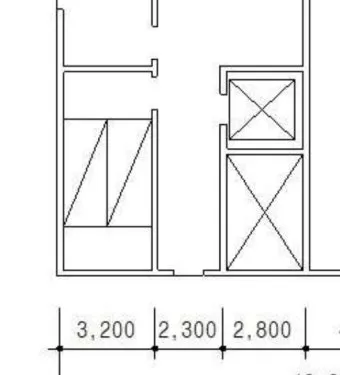

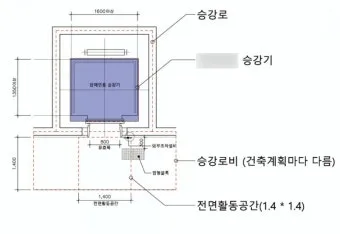

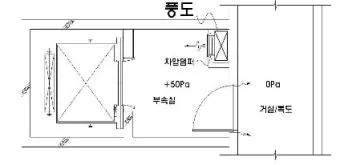

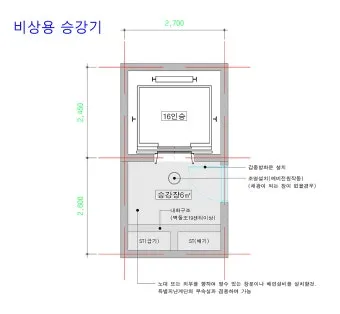

도면으로 보는 승강로 구조와 수직 치수

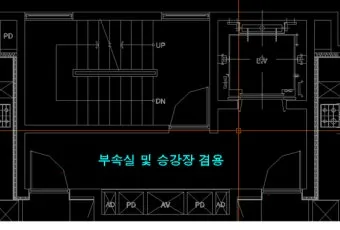

설계 도면에서 승강로는 보통 정면도, 단면도, 평면도로 나뉘어 표기됩니다.
정면·단면에서는 오버헤드 높이, 피트 깊이, 최상층 바닥 레벨, 카 최상·최하 정지 위치, 완충기 상단 레벨 같은 수직 치수가 핵심입니다.
실무에서는 이 수직 치수 몇 가지만 정확히 잡아도 승강로 구조와 주요 부위 위치가 머릿속에 확실히 들어옵니다.
특히 신축 건물에서는 구조 설계 단계에서부터 오버헤드와 피트 치수를 충분히 확보하지 않으면 나중에 설비팀이 엄청 고생하게 돼요.
승강로를 크게 나누면 보통 네 구간으로 봅니다.
상부 기계실·오버헤드 구간, 카 이동 구간, 승강장 출입구 주변 구간, 하부 피트·완충기 구간이 그 네 가지입니다.
제가 실제 프로젝트에서 경험해 보니, 이 네 구간별로 기계·전기·건축 요소를 따로 체크리스트로 만들어 놓으면 협의가 훨씬 빨라졌습니다.
도면만 들고 회의하면 말이 자꾸 빙빙 도는데, 승강로 구조를 구간별로 나눠서 설명하니 비전공자도 금방 이해하더라고요.
승강로 기본 구조를 글로만 보면 좀 답답할 수 있는데, 이런 때에는 실제 사진과 도면이 함께 정리된 자료를 참고하면 훨씬 수월합니다.
예를 들어 승강로 기본 구조 예시처럼 현장 사진과 도식이 같이 있는 자료를 보면, 각 부위의 위치 감각이 금방 잡히지요.

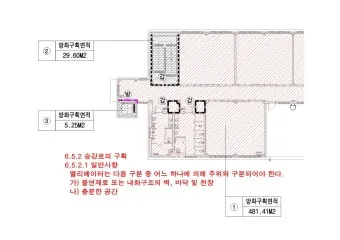

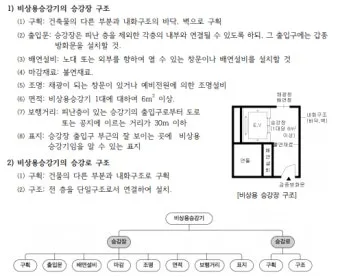

승강로 관련 법규·기준과 안전 여유거리
승강로 주요 부위의 위치와 역할을 이해할 때 절대 빼놓을 수 없는 것이 법규와 안전기준입니다.
엘리베이터 안전 관리는 대부분 국가 차원의 기술기준과 관련 고시로 관리되기 때문에, 실무자는 최소한 주요 조항의 취지는 알고 있어야 안전하게 설계하고 시공할 수 있습니다.
대표적으로는 카 바닥 앞 부분과 승강로 벽 사이의 수평 틈새, 카와 균형추 간의 이격거리, 가이드레일과 벽체 간의 여유, 승강장 문과 카 문 사이의 틈새 등이 있습니다.
이런 수치는 보통 수 센티미터 단위로 엄격하게 제한되며, 국내 기준에서는 카 전면과 벽 사이 틈새가 대략 125mm 이하가 되도록 관리하는 식으로 규정되어 있습니다.
왜 이렇게까지 숫자를 쪼개서 정할까요.
사람이 타고 내리는 공간에서 틈새가 지나치게 크면 발이 빠지거나 물건이 떨어져 2차 사고로 이어질 수 있기 때문에, 승강로 각 부위의 위치를 정할 때 이런 수치가 사실상 설계의 출발점이 됩니다.
또 하나 중요한 것은 오버헤드와 피트의 최소 치수입니다.
카가 최상층과 최하층에서 더 움직여도 비상 완충장치와 상부 구조물에 직접 부딪히지 않도록, 각각 일정 이상의 여유공간을 확보해야 한다는 점이지요.
실제 현장에서는 구조 설계 단계에서 이 여유를 충분히 잡지 못해, 나중에 기계실 슬래브를 높이거나 피트를 더 파내야 하는 일도 생깁니다.
한 번은 리모델링 현장에서 피트 깊이가 기준보다 부족해 완충기를 교체하고 슬래브를 일부 절단하는 작업까지 했는데, 처음부터 승강로 주요 부위의 위치와 역할을 제대로 고려했으면 피할 수 있는 일이었어요.
승강로 각 부위의 위치와 역할 상세 해설
이제부터는 승강로 안에 자리 잡고 있는 주요 부위를 하나씩 짚어 보겠습니다.

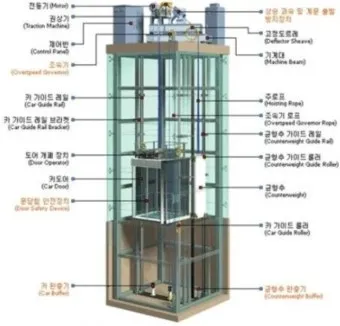

기계실, 오버헤드, 카, 균형추, 가이드레일, 피트, 완충기, 문 시스템, 제어 케이블 등 각각의 위치와 역할을 한 번에 연결해서 이해하면 구조 해설이 훨씬 입체적으로 느껴질 거예요.

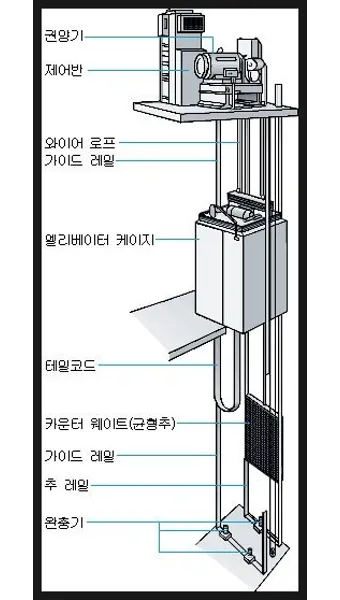

상부 공간: 기계실, 오버헤드, 최상층 구조
먼저 승강로 상부에는 기계실과 오버헤드 공간이 있습니다.
기계실은 권상기, 주 제어반, 인버터, 조속기 일부 장치 등이 설치되는 공간이고, 오버헤드는 최상층 바닥에서 승강로 천장까지의 수직 거리를 뜻합니다.
기계실의 위치는 크게 두 가지 방식이 있습니다.
전통적인 MR 방식은 승강로 상부에 별도 기계실을 두고 권상기와 제어반을 올려 두는 형태이고, MRL 방식은 별도 기계실 없이 승강로 상부나 측면에 장비를 배치합니다.
MR 방식에서는 기계실 바닥 레벨과 오버헤드 높이를 함께 고려해 승강로 상부 구조를 설계해야 합니다.
권상기, 메인 시브, 조속기 로프, 로프브레이크, 비상 정지 장치 등이 서로 간섭 없이 설치될 수 있도록 보통 천장과 장비 상단 사이에 수십 센티미터 이상의 여유를 두지요.
오버헤드 공간은 카가 최상층에서 정지한 상태에서도 비상 운전을 했을 때, 카 지붕 위에서 작업하는 사람이 머리를 부딪히지 않을 만큼의 여유를 확보하는 것이 핵심입니다.
그래서 실제 기준에는 카 상부 작업자의 체고와 비상 완충구간을 합쳐 최소 얼마 이상의 오버헤드가 필요하다는 식으로 규정이 되어 있습니다.
실무에서 오버헤드가 부족하면 다음과 같은 일이 벌어집니다.
엘리베이터 최고 속도를 낮춰야 하고, 카 상부 안전 공간을 위해 최상층 정지 위치를 내리거나, 경우에 따라 승강장 천장 구조를 일부 변경해야 하는 상황이 생깁니다.
한 번은 리모델링 현장에서 기존 건물의 층고가 낮아 오버헤드가 턱없이 부족했는데, 이때는 설계 단계에서부터 속도와 정원, 카 내부 유효 높이를 동시에 조정하는 ‘타협안’을 찾는 수밖에 없었습니다.
이런 사례를 겪고 나니, 승강로 상부 구조는 처음부터 넉넉하게 잡는 것이 결국 공사비와 민원을 줄이는 길이라는 생각이 확실해졌습니다.
승강로 상부 구조를 보다 구체적으로 상상하고 싶다면, 권상기와 제어반, 오버헤드가 어떻게 배치되는지 사진과 함께 설명된 자료를 함께 보는 것이 좋습니다.
예를 들어 기계실과 오버헤드 배치 예시는 실제 공간감까지 보여줘서 구조 이해에 꽤 도움이 됩니다.

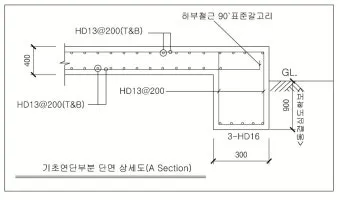

하부 공간: 피트, 완충기, 가이드레일과 기타 장치
이제 시선을 아래로 내려 피트와 완충기, 가이드레일 하부 고정부를 살펴보겠습니다.
피트는 최하층 승강장 바닥보다 더 아래에 파인 공간으로, 완충기와 비상 정지장치 일부, 리미트 스위치, 배수 설비 등이 설치되는 곳입니다.
피트 깊이는 카가 최하층을 지나 비정상적으로 더 내려갔을 때, 완충기가 충격을 흡수하고 승객에게 전달되는 충격을 줄일 수 있을 만큼 확보되어야 합니다.
유압식 완충기냐 스프링식 완충기냐에 따라 필요한 깊이가 조금씩 다르지만, 어느 쪽이든 승강로 구조상 무시할 수 없는 핵심 수직 치수입니다.
피트 안에는 보통 다음과 같은 부위들이 자리합니다.

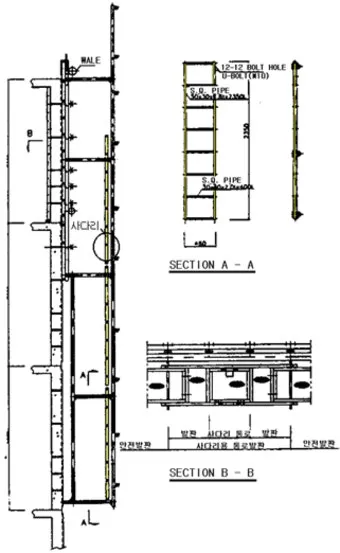

완충기, 카와 균형추 하부 가이드레일 고정 브래킷, 비상 정지장치 연결 부, 리미트 스위치, 배수 펌프와 트렌치, 피트 출입 사다리 등이 대표적입니다.
여기서 중요한 것은 피트 바닥의 마감과 배수계획입니다.
물이 고이면 장비 부식뿐 아니라 누전 사고 가능성까지 커지기 때문에, 설계 단계에서부터 트렌치와 배수 펌프 위치를 승강로 구조와 함께 고려해야 안전합니다.

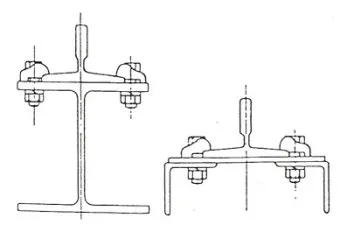

가이드레일은 카와 균형추가 수직으로만 움직이도록 안내하는 역할을 합니다.
이 레일은 승강로 벽체에 여러 층에 걸쳐 브래킷으로 고정되며, 상부와 하부에서 특히 견고하게 잡아 주어야 진동과 소음을 줄일 수 있습니다.
실제 현장 점검을 해 보면, 가이드레일 브래킷 고정 상태가 좋지 않아 주행 중 떨림이 느껴지는 승강기가 생각보다 많습니다.
이럴 때는 브래킷 고정 볼트를 재조임하고, 레일 정렬을 다시 잡아 주는 것만으로도 승차감이 눈에 띄게 개선되곤 합니다.
피트와 하부 구조를 이해하는 데에도 실제 사진이 큰 도움이 됩니다.
피트와 완충기 설치 사진처럼 현장 이미지와 함께 구조를 보면, 도면만 볼 때보다 승강로 주요 부위 위치가 훨씬 명확하게 그려집니다.
승강로 설계·시공·점검 실무 팁과 자주 나오는 질문
이제 승강로 주요 부위의 위치와 역할을 어느 정도 정리했다면, 실무에서 바로 적용할 수 있는 설계·시공·점검 팁을 보는 것이 순서입니다.
현장에서 자주 나오는 질문들을 함께 묶어 두면, 나중에 비슷한 상황을 만났을 때 판단이 훨씬 빨라져요.
설계·시공 체크리스트와 도면 검토 요령
승강로 설계 단계에서 꼭 체크해야 할 항목을 구조 관점에서 정리해 보겠습니다.
이 부분은 신축이든 리모델링이든 공통으로 적용되는 기본기라서, 한 번 익혀 두면 프로젝트가 달라져도 계속 써먹을 수 있습니다.
먼저 수직 치수 체크입니다.
오버헤드 최소 높이, 피트 최소 깊이, 카 유효 내부 높이, 최상·최하 정지 레벨, 완충기 상단 여유, 카 상부 작업 공간 등 승강로 구조의 뼈대를 이루는 치수를 한 번에 검토해야 합니다.
다음으로 수평 치수입니다.
승강로 내 카와 균형추의 폭, 가이드레일 간격, 카 전면과 벽체 사이 이격, 승강장 문과 카 문 사이 간격, 카와 균형추 사이 간섭 여부 등을 도면에서 꼼꼼히 확인해야 합니다.
이때 제가 즐겨 쓰는 방법은, 도면을 출력한 뒤 승강로 단면에 색깔 펜으로 각 부위의 위치를 직접 표시해 보는 것입니다.
기계실·오버헤드·카·균형추·피트·완충기를 색상별로 나눠 그리면, 구조 해설서를 읽는 것보다 훨씬 직관적으로 승강로 주요 부위의 역할과 위치가 눈에 들어옵니다.
시공 단계에서는 도면대로의 치수 확보 여부를 현장에서 다시 한 번 검증해야 합니다.
특히 골조 공사 후 승강로 내부 치수를 실제로 재 보면, 설계값과 수 센티미터 이상 차이가 나는 경우도 있어 조정이 필요합니다.
예를 들어 승강로 벽체의 두께가 계획보다 두꺼워져 내측 치수가 줄어들면, 카나 균형추 폭을 조정해야 하는 상황까지 생길 수 있습니다.
이런 문제는 도면이 아니라 현장 실측 데이터를 가지고 설비사와 다시 협의해야 하기 때문에, 초기 골조 단계의 점검이 생각보다 중요합니다.
승강로 구조를 참고할 수 있는 실측 사례를 찾아보는 것도 큰 도움이 됩니다.
실제로 승강로 실측 사례 정리처럼 치수와 부위 위치를 함께 보여 주는 자료를 보면, 도면에서 놓치기 쉬운 부분을 미리 감지할 수 있습니다.
유지관리·점검 포인트와 현장 질문 정리
운영 단계에서는 승강로 각 부위의 역할을 이해하고 있어야 점검 품질이 달라집니다.
단순히 육안으로만 보는 것이 아니라, “이 부위는 어떤 위치에 있어야 정상이고, 어떤 역할을 해야 하는가”라는 질문을 항상 떠올리면서 보는 습관이 필요합니다.
상부 공간 점검에서는 다음 항목을 중점적으로 봅니다.
권상기 주변 고정상태, 메인 시브 마모 여부, 조속기 로프 장력, 카 상부 작업 공간 확보 여부, 오버헤드 내 장애물 유무, 비상 정지장치 작동 공간 확보 등이 대표적입니다.
하부 피트 점검에서는 완충기 상태, 누유 여부, 가이드레일 하부 고정 상태, 리미트 스위치 위치, 피트 바닥 배수 상태를 봐야 합니다.
특히 완충기의 경우, 유압식은 오일 누유, 스프링식은 부식 상태를 잘 확인해야 하며, 피트 바닥에 물이 고여 있으면 우선 배수부터 해결해야 합니다.
승강장 출입구 주변에서는 문틀과 실(문지방) 상태, 문닫힘 안전장치 작동, 도어 인터록, 도어 행거 상태, 문과 승강로 내부의 틈새 상태를 확인합니다.
이 부위들은 이용자의 발걸음이 직접 닿는 곳이라 승강로 구조 중에서도 특히 사고와 직결되기 쉽습니다.
제가 여러 건물의 점검 결과를 비교해 보니, 승강로 구조 자체의 큰 오류보다는 작은 틈새와 마모, 배수 미비 같은 ‘디테일’에서 문제가 많이 나왔습니다.
결국 승강로 주요 부위의 위치와 역할을 머릿속에 그리면서 디테일을 보는 사람이 현장에서 더 튼튼한 시스템을 만들어 내는 셈이지요.
현장에서 자주 듣는 질문을 몇 가지 정리해 보겠습니다.
“피트 깊이가 기준보다 약간 부족한데, 속도를 낮추면 괜찮나요?”, “오버헤드가 모자라면 카 지붕 높이를 줄여도 되나요?”, “가이드레일 브래킷 간격을 줄이면 진동이 얼마나 줄어드나요?” 같은 질문들입니다.
이 질문들의 공통점은 승강로 구조를 수치와 역할 중심으로 이해하고 있느냐에 따라 답이 완전히 달라진다는 점입니다.
단순히 ‘가능하다·불가능하다’로 끝날 문제가 아니라, 어떤 부위의 위치를 조정하면 다른 부위의 역할에 어떤 영향을 미치는지까지 연쇄적으로 계산해 봐야 하지요.
그 계산을 도와주는 것이 바로 실제 사례와 기준이 정리된 자료입니다.
예를 들어 승강로 주요부위 역할 정리 같은 자료를 옆에 두고 하나씩 비교하면, 자신의 현장이 어디까지 허용 가능한지 감이 빨리 잡힙니다.

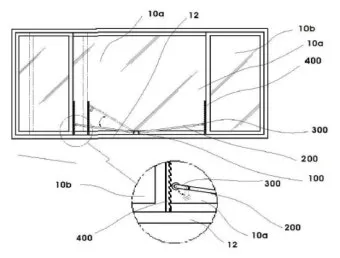

승강로 문 시스템 위치와 역할 추가 해설
지금까지는 수직 구조와 기계 부위를 중심으로 봤다면, 이번에는 승강장과 카 출입문이라는 ‘이용자와 가장 가까운 부위’를 따로 떼어 설명해 보겠습니다.
문 시스템은 위치와 역할이 단순해 보이지만, 승강로 전체 안전성에서 차지하는 비중이 무척 큰 설비입니다.
승강장 문과 카 문 구성 및 위치 관계
승강장 문은 각 층 승강로 벽체에 설치되어 승객이 승강로 내부와 직접 접촉하지 못하게 막는 1차 방어선입니다.
카 문은 카 내부에서 열리고 닫히는 문으로, 실제로 승객이 드나드는 출입구이며 승강장 문과 연동해 작동하지요.
두 문 사이의 틈새는 매우 중요합니다.
이 틈새가 너무 크면 물건이 떨어지거나 이용자가 발을 헛디딜 위험이 커지기 때문에, 승강로 구조 설계에서 반드시 기준치 이하로 관리되도록 도면과 시공을 맞춰야 합니다.

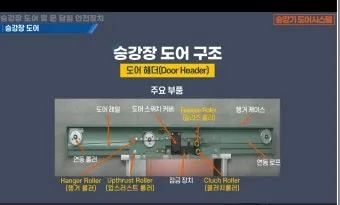

문을 여닫는 장치는 카 상부와 승강장 상부에 설치됩니다.
카 도어 오퍼레이터가 카 문을 움직이고, 승강장 도어 오퍼레이터는 각 층 승강장 문을 제어하며, 도어 인터록은 카가 해당 층에 정확히 정지하지 않으면 승강장 문이 열리지 않도록 하는 안전장치 역할을 합니다.
실무자 입장에서는 문 시스템이 승강로 구조에서 어느 위치에 있는지 도식화해 보는 것이 좋습니다.
예를 들어 문 시스템 단면 예시처럼 승강장 상부의 도어 오퍼레이터 위치와 승강로 천장 구조를 함께 보면, 배관·배선과의 간섭까지 한 번에 검토할 수 있습니다.
실과 문지방 구조, 승강로와의 연계
실은 문 하부에 위치한 레일 겸 문지방 역할을 하는 부품입니다.
홀 실과 카 실로 나뉘어 각각 승강장 문과 카 문을 안내하며, 이용자가 발을 딛는 위치와 거의 일치하기 때문에 승강로 구조 해설에서 빼놓을 수 없는 요소입니다.
실의 마모나 변형은 두 가지 문제를 동시에 일으킵니다.
하나는 문 닫힘 불량과 주행 중 진동이고, 다른 하나는 이용자의 발이 걸려 넘어지는 사고입니다.
그래서 승강로 설계 시에는 실 높이와 마감재 두께, 바닥 기울기까지 함께 고려해 디테일을 잡아야 합니다.
점검 단계에서는 실과 주변 바닥 마감 상태를 눈으로 확인하는 것만으로도 승강로 주요 부위 관리 상태를 어느 정도 파악할 수 있습니다.
실 주변 구조를 구체적으로 보고 싶다면, 사진과 함께 구조가 설명된 자료를 참고하는 것이 좋습니다.
실과 문 주변 단면 설명처럼 실 높이와 승강장 바닥, 카 바닥의 위치 관계를 한 번에 보여 주는 자료를 보면, 작은 치수 차이가 승강로 전체 구조에 어떤 영향을 주는지 감이 잡힙니다.
승강로 구조 이해를 위한 마무리 결론
승강로는 단순한 콘크리트 빈 공간이 아니라, 수십 개의 부품과 장치, 법규와 기준, 이용자의 동선이 서로 얽혀 있는 복합 구조입니다.
그래서 승강로 주요 부위의 위치와 역할을 하나씩 분해해 이해하고 다시 묶어 보는 과정이 꼭 필요합니다.
승강로 주요부위 위치와 역할로 구조해설에 대해 더 알고싶은 내용은 아래를 확인하세요!
결국 승강로를 이해한다는 것은 “사람이 안전하게 오르내릴 수 있는 수직 길”의 구조를 이해하는 일과 다르지 않다고 봐도 좋습니다.
제 경험으로는, 승강로에 처음 입문할 때부터 도면과 사진, 기준을 함께 보는 습관을 들인 사람이 나중에 구조적인 문제를 훨씬 빨리 찾아냅니다.
특히 승강로 주요부위 위치 정리 자료처럼 현장 사진과 해설이 함께 있는 자료를 옆에 두고 반복해서 보면, 어느 순간부터는 도면만 봐도 각 부위의 위치와 역할이 자연스럽게 떠오르게 됩니다.
승강로 주요부위 위치와 역할로 구조해설에 대한 보다 자세한 내용은 아래 내용을 확인해보세요!
승강로 도면을 볼 때 단순히 선과 숫자를 보는 것이 아니라, 그 선 하나가 실제로는 기계실 바닥이고, 오버헤드 천장이고, 피트 바닥이고, 승강장 문틀이라는 사실을 계속 상상해 보는 연습을 해 보세요.
그렇게 훈련하다 보면, 승강로 주요 부위의 위치와 역할이 머릿속에서 입체적인 3D 구조로 서서히 완성됩니다.
그 순간부터 승강로 구조 해설은 더 이상 어려운 이론이 아니라, 현장에서 몸으로 느끼는 ‘실전 도면 읽기 기술’이 되지요.
